Полумуфта безлюфтовая кулачковая GESM 38/45 с готовым отверстием 42 мм

Артикул: GESM38/45F42

Полумуфта безлюфтовая кулачковая GESM 38/45 с готовым отверстием 42 мм

Подробнее

5 790 руб./шт

Уточните наличие и цену

Нашли дешевле?

Запрос цены

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена действительна при наличии товара на складе.

Минимальная сумма заказа - 1000 рублей.

Ответим на все интересующие вопросы и подберём оптимальный вариант info@euromehanika.ru

Описание

Безлюфтовые кулачковые полумуфты GESM (с готовым прецизионным отверстием, стандартное зажимное исполнение) - это высокоточные элементы зажимных соединительных муфт, разработанные для абсолютно жесткой передачи крутящего момента без углового зазора в современных системах автоматизации и электропривода. Они служат базовыми компонентами для построения надежных соединительных узлов в исполнительных механизмах, сервоприводах, мощных шаговых двигателях, энкодерах и координатных осях станков с ЧПУ. Благодаря радиальному интегрированному зажиму и строгому контролю геометрии посадки, полумуфты обеспечивают идеальную динамическую балансировку, высокую скорость вращения и защищают смежные узлы от разрушительных вибрационных нагрузок.

Преимущества:
- Абсолютное отсутствие люфта (Zero Backlash): безупречная кинематическая точность и передача вращения без мертвых зон достигаются за счет предварительного натяжения и контролируемого сжатия эластичного полиуретанового паука (звездочки) между вогнутыми кулачками полумуфт.
- Радиальный зажимной хомут (фиксация без шпонки): зажимная конструкция со стяжным винтом гарантирует надежную фрикционную фиксацию на валу. Это исключает люфты, возникающие из-за разбивания шпоночных пазов, минимизирует дисбаланс на экстремальных оборотах и позволяет легко проводить многократный монтаж и демонтаж.
- Готовое посадочное отверстие (ISO H7): поставляются с полностью готовыми к установке калиброванными отверстиями заводского исполнения под стандартные метрические и дюймовые валы двигателей. Это исключает риск деформации детали при кустарной доработке и исключает затраты на токарные работы.
- Эффективное демпфирование и компенсация несоосностей: в составе собранной муфты узел успешно компенсирует умеренные осевые, радиальные и угловые смещения сопрягаемых валов. При этом полиуретановый эластомер эффективно гасит динамические удары и крутильные колебания, продлевая рабочий ресурс подшипников электродвигателя.

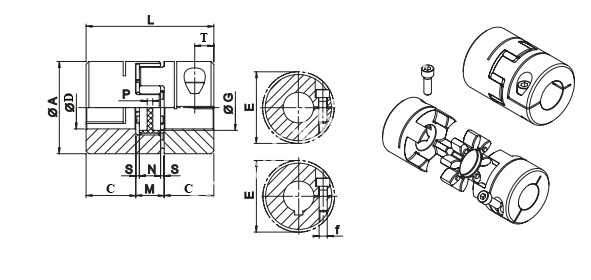

Характеристики

Посадка на вал	Без шпонки
Тип муфты	GESM 38/45
Диаметр отверстия,D1,мм	42
G, мм	38
Ширина полумуфты, C, мм	45
Ширина упругого элемента, N, мм	18
S, мм	3,0
Момент затяжки, Nm	25
Тип болта, мм	М8
Длина муфты в сборе, L, мм	114
Скорость вращения, max	7100
Крутящий момент, TK, Nm	405
Крутящий момент максимальный, TK max, Nm	810
P,мм	5,6
M, мм	24
T, мм	16
E min, мм	83,3
A, мм	80
Материал	Алюминий
Производитель	SIT SpA
Вес, кг	0,44
